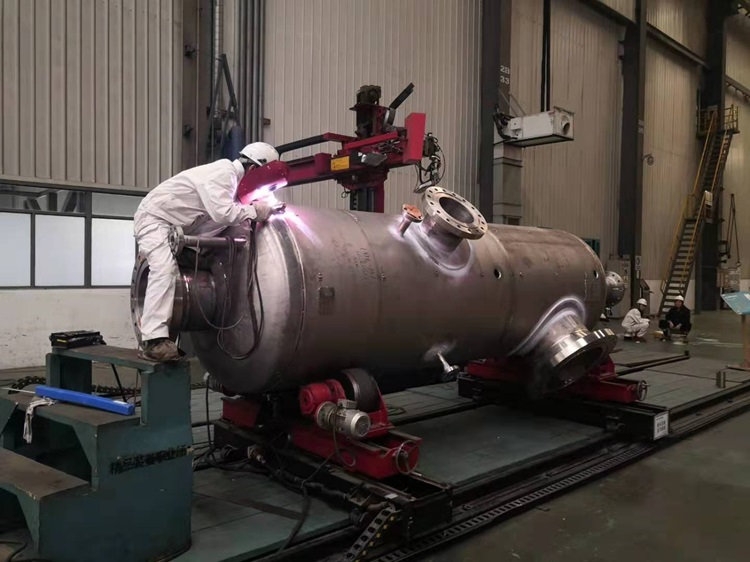

Изготовление концевого сепаратора V-962 для Сибур-Тобольск

Юникс Инжиниринг завершило изготовление и произвело отгрузку концевого сепаратора V-962 с комплектом ЗИП на 2 года эксплуатации. Заказчик емкостного оборудования: Сибур-Тобольск. Материальное исполнение: Титан Gr 2, низкоуглеродистая аустенитная нержавеющая сталь F316L.

Методы неразрушающего контроля:

• Радиографический контроль RT ASME VIII(1) UW-51
• Капиллярный контроль ASME VIII(1) App.8
• Контроль герметичности (протокол испытаний на утечки) № 10-13 от 25.10.2019
• Протокол испытаний на загрязнение железом и травление №10-15 от 30.10.2019

Технические характеристики:

Рабочее давление, МПа (кгс/см2): 0,02 (0,2)

Расчетное давление, МПа (кгс/см2): 0,35 (3,5) / полный вакуум

Пробное давление при гидроиспытаниях, МПа (кгс/см2): 0,61 / 0,66 (6,1 / 6,6)

Рабочая температура среды, °C: 105

Расчетная температура стенки, °C: 140

Наименование рабочей среды: Концентрированная загрязненная вода (Вода – 91,25%, н-бутанол – 0,20 %, уксусная к-та – 0,16 %, акриловая к-та – 0,07 %, малеиновый ангидрид – 1,20 %, фталевый ангидрид - 0,05 %, фумаровая к-та – 0,76 %, малеиновая к-та - 4,31 %, фталевая к-та – 1,99 %, дибутилфталат – 0,01 %).

Вместимость, м3: 4,3

Масса пустого сосуда, кг: 2760

Общая длина, мм: 5235

Корпус диаметр внутренний, мм: Ø 1200

Корпус длина, мм: 3450
