Изготовление рекуперативной теплообменной установки для УРАЛХИМ

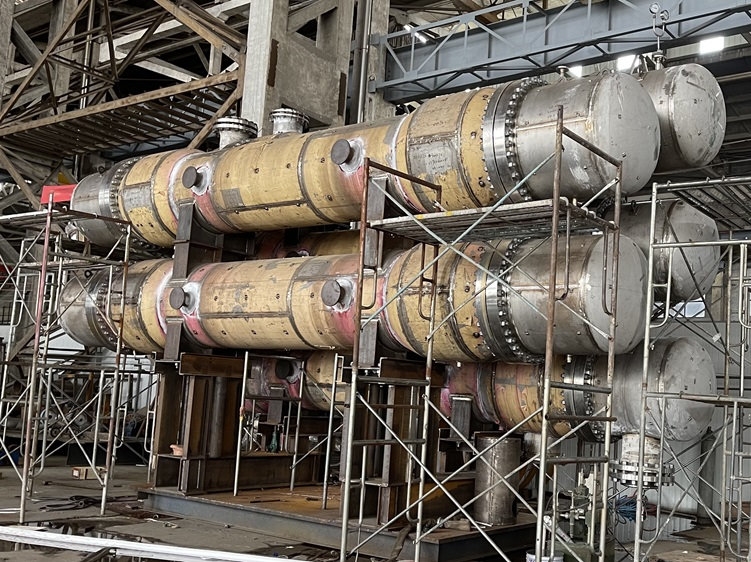

Юникс Инжиниринг завершило изготовление и поставку рекуперативной теплообменной установки для УРАЛХИМ. Масса установки: 67,9 тонн. Рекуперативная установка предназначена для теплообмена жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности.

В комплект поставки установки входят: теплообменник №1; теплообменник №2; теплообменник №3; теплообменник №4; теплообменник №5; опора; комплект ответных фланцев с прокладками и крепежом.

Устройство и принцип работы

Установка состоит из пяти отдельных аппаратов теплообменных кожухотрубчатых, соединенных вместе последовательно, которые состоят из пучков труб, укрепленных в трубных досках, кожухов, крышек, камер, патрубков и опор. Трубное и межтрубное пространства в этих аппаратах разобщены, причем каждое из них может быть разделено перегородками на несколько ходов.

Кожух (корпус) теплообменника представляет собой трубу, сваренную из одного или нескольких стальных листов. К цилиндрическим кромкам кожуха приваривают фланцы для соединения с крышками или днищами. На наружной поверхности кожуха прикрепляют опоры аппарата. Трубчатка теплообменников выполняется из прямых бесшовных труб. Устройство перегородок в межтрубном пространстве теплообменника способствует увеличению скорости теплоносителя и повышению эффективности теплообмена.

Сварка аппаратов по стандарту ASME VIII Div.1: аргонно-дуговая неплавящимся электродом. Сварочный электрод ER321; сварка покрытым электродом в защитной среде. Сварочный электрод E347-16; сварка под флюсом. Сварочный электрод ER321+JWF641.

Назначенные показатели аппаратов

Теплообменники в процессе эксплуатации должны сохранять значение параметров технической характеристики, позволяющие выполнять требуемые функции в заданном режиме и условиях применения согласно эксплуатационной и проектно-конструкторской документации.

Трубное пространство:

Рабочее давление, МПа: 2,8

Расчетное давление, МПа: 3,2

Пробное давление гидравлическое: 4,16

Рабочая температура, °C: 60 на входе | 112 на выходе

Расчетная температура стенки, °C: 150

Наименование рабочей среды: 40% раствор МДЭА

Вместимость, м3: 17,35

Межтрубное пространство

Рабочее давление, МПа: 0,28

Расчетное давление, МПа: 0,6

Пробное давление гидравлическое: 0,82

Рабочая температура, °C: 75 на входе | 130 на выходе

Расчетная температура стенки, °C: 150

Наименование рабочей среды: Груборегенерированный 40% МДЭА

Вместимость, м3: 11,35
