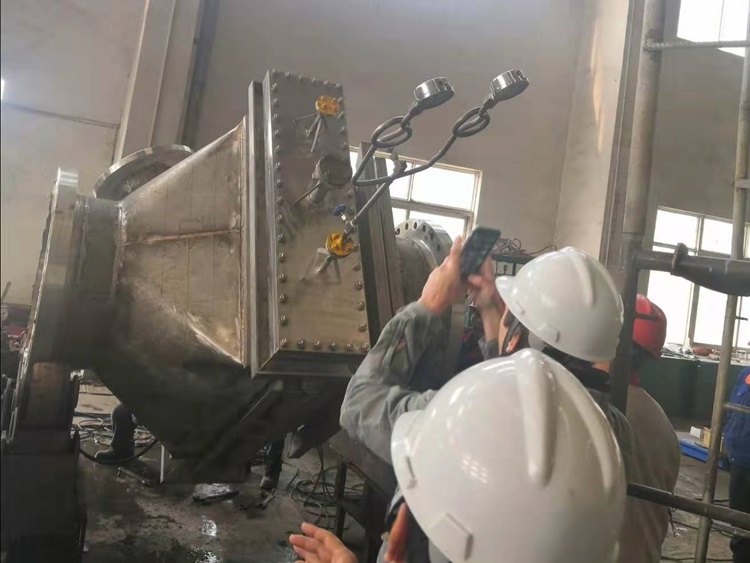

Кожухотрубчатый теплообменник E-112 для Сибур-Тобольск

Юникс Инжиниринг завершило изготовление и произвело поставку кожухотрубчатого теплообменного аппарата E-112. Материальное исполнение: аустенитная кислотостойкая и низкоуглеродистая нержавеющая сталь с добавлением молибдена AISI 316L. Заказчик теплообменника: Сибур-Тобольск.

Технические характеристики:

Межтрубное пространство:

Рабочее давление, МПа (кгс/см2): 0,004

Расчетное давление, МПа (кгс/см2): 0,35/ полный вакуум

Пробное давления при гидроиспытаниях, МПа (кгс/см2): 0,455

Рабочая температура среды, °C: 30/40

Расчетная температура стенки, °C: 70

Наименование рабочей среды: Отходящий газ (Азот – 79,16%, Кислород – 13,05%, СО2 – 2,16%, СО – 1,38%, H2O – 2,29%, Н-бутан – 0,61%, Уксусная к-та - <1ppm, Акриловая к-та - <1ppm, Аргон – 1,35%).

Вместимость, м3: 1,85

Трубное пространство:

Рабочее давление, МПа (кгс/см2): 0,3

Расчетное давление, МПа (кгс/см2): 0,7 полный вакуум

Пробное давления при гидроиспытаниях, МПа (кгс/см2): 0,91

Рабочая температура среды, °C: 156,6 / 143

Расчетная температура стенки, °C: 205

Наименование рабочей среды: водяной пар / конденсат водяного пара H2O - 100%

Вместимость, м3: 0,17

Неразрушающий контроль, испытания и исследования:

• Радиографический контроль RT ASME VIII(1) UW-51
• Капиллярный контроль ASME VIII(1) App.8
• Гидротест межтрубного пространства №20191224 от 24.12.2019
• Гидротест трубного пространства №20191226 от 26.12.2019
• Очистка и пассивация №OP/HYR699-014-2019 от 30.12.2019
• Испытания на твердость сварных швов № W/HYR 688-2019 от 16.12.2019

Масса пустого сосуда, кг: 2 970
