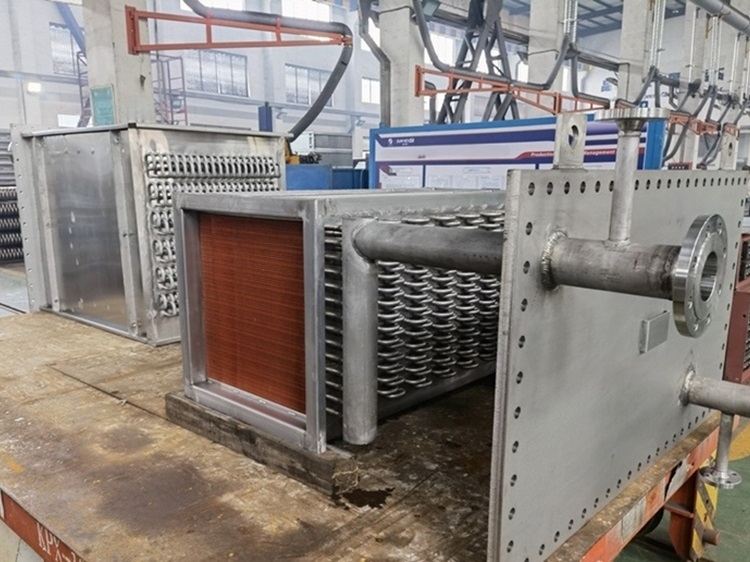

Изготовление трубных пучков холодильника установки очистки азота

Юникс Инжиниринг изготовило по заказу ПОЛИЭФ (СИБУР) оребренные трубные пучки 203-Е-204 теплообменников установки очистки азота. Специалистами компании произведены ШМР и ПНР. Материальное исполнение: AISI 304.

Контроль материалов и качества изготовления: ВИК, УЗД, гидротест, пневматические испытания, токовихревой тест, тест на раздачу, на загиб, МКК тест, ПВК.

Тех. характеристики:

Масса трубного пучка: 850 кг

Трубное пространство

• Среда: вода (жидкость)
• Расчетное давление, МПа: 0,9
• Давление при пневмотесте, МПа: 1,2
• Рабочая температура (вх./вых.), 0С: 30 / 36.6
• Расчетная температура, 0С: 0

Межтрубное пространство:

• Среда: азот (газ)
• Расчетное давление, МПа: 0,045
• Рабочая температура (вх./вых.), 0С: 250 / 35
• Расчетная температура, 0С: 350

Основные комплектующие:

• Теплообменные трубы (материал AISI 304) - 392 шт.
• Крышка (материал AISI 304) - 1 шт.
• Коллектор (материал AISI 304) - 2 шт.

Материалы, применяемые при изготовлении трубного пучка:

• Произведены механические испытания по сертификату или протоколу заводских испытаний.
• Произведены испытания на твердость, состояние исходной термообработки ультразвуковой контроль и др.
• Подтвержден химический состав по сертификату или протоколу заводских исследований.
