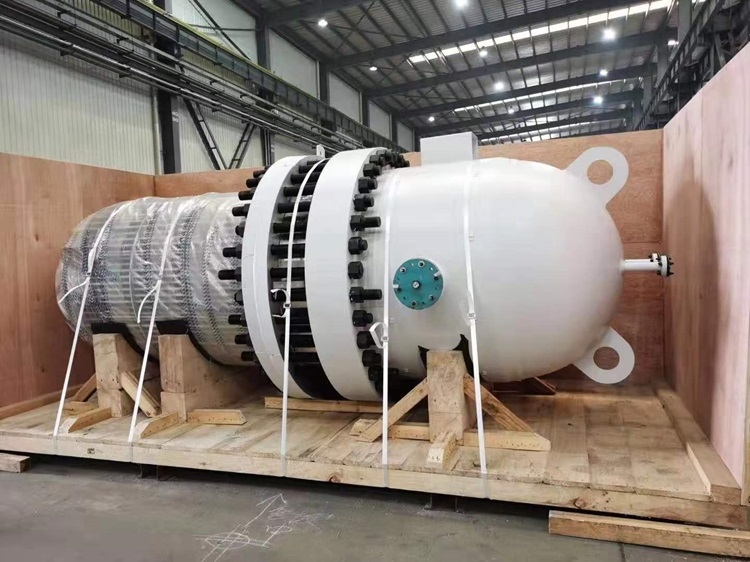

Встроенный конденсатор Е-671 колонны регенерации

Юникс Инжиниринг завершило изготовление и произвело поставку встроенного конденсатора Е-671 колонны регенерации растворителя Т-670. Материальное исполнение: SA-537 Class 2, SA-965, SA-213. Тип BEU по международному стандарту TEMA - кожухотрубный теплообменник с U-образными трубами и цельной (колпаковой) передней распределительной камерой. Заказчик теплообменника: Сибур-Тобольск.

Технические характеристики:

Межтрубное пространство:

Рабочее давление: 13 мм рт ст

Максимально допустимое рабочее давление, МПа: 0,35 полный вакуум

Пробное давления при гидроиспытаниях, МПа (кгс/см2): 0,5

Рабочая температура среды, °C: 202 / 176

Расчетная температура стенки, °C: 240

Наименование рабочей среды: Пары колонны Т-670 (Азот – 0,22%, Кислород – 0,07%, Вода – 0,01%, Малеиновый ангидрид – 0,19%, Фталевый ангидрид – 0,29%, Фумаровая кислота – 0,10%, Малеиновая кислота – 0,46%, Фталевая кислота - <30ppm, Дибутилфталат – 98,66%).

Прибавка для компенсации коррозии (эрозии) за назначенный срок службы, мм: 1,0

Вместимость, м3: 13,9

Трубное пространство:

Рабочее давление, МПа: 6,7

Максимально допустимое рабочее давление, МПа: 8,0

Пробное давления при гидроиспытаниях, МПа (кгс/см2): 10,5 / 10,4

Рабочая температура среды, °C: 105 /118

Расчетная температура стенки, °C: 210

Наименование рабочей среды: Питательная вода (H2O - 100%).

Прибавка для компенсации коррозии (эрозии) за назначенный срок службы, мм: 3,0

Вместимость, м3: 2,42

Неразрушающий контроль, испытания и исследования:

• Радиографический контроль RT ASME VIII(1) UW-51
• Капиллярный контроль ASME VIII(1) App.8
• Гидротест межтрубного пространства б/н от 28.12.2019
• Гидротест трубного пространства б/н от 03.01.2020
• Испытания на примеси и травление TRICP-200 (форма 10-15) от 07.01.2020
• Испытания на герметичность б/н (форма 10-13) от 20.12.2019

Масса пустого сосуда, кг: 12 340

Общая длина, мм: 3 925

Корпус диаметр внутренний, мм: Ø 1400

Кожухотрубчатый теплообменник предназначен для охлаждения верхних паров колонны в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности.

Основные параметры и характеристики теплообменника соответствуют требова-ниям ТР ТС 010/2011, ТР ТС 032/2013, ГОСТ 34347-2017, Федеральных норм и правил в области промышленной безопасности "Общие правила взрывобезопас-ности для взрывопожароопасных химических, нефтехимических и нефтеперера-батывающих производств" Федеральных норм и правил в области промышлен-ной безопасности "Правила промышленной безопасности опасных производ-ственных объектов, на которых используется оборудование, работающее под избыточным давлением", ГОСТ 24444-87, а также комплекту конструкторской документации, разработанной в установленном порядке.

Площадь поверхности теплообмена (по наружному диаметру теплообменных труб), м2: 89
