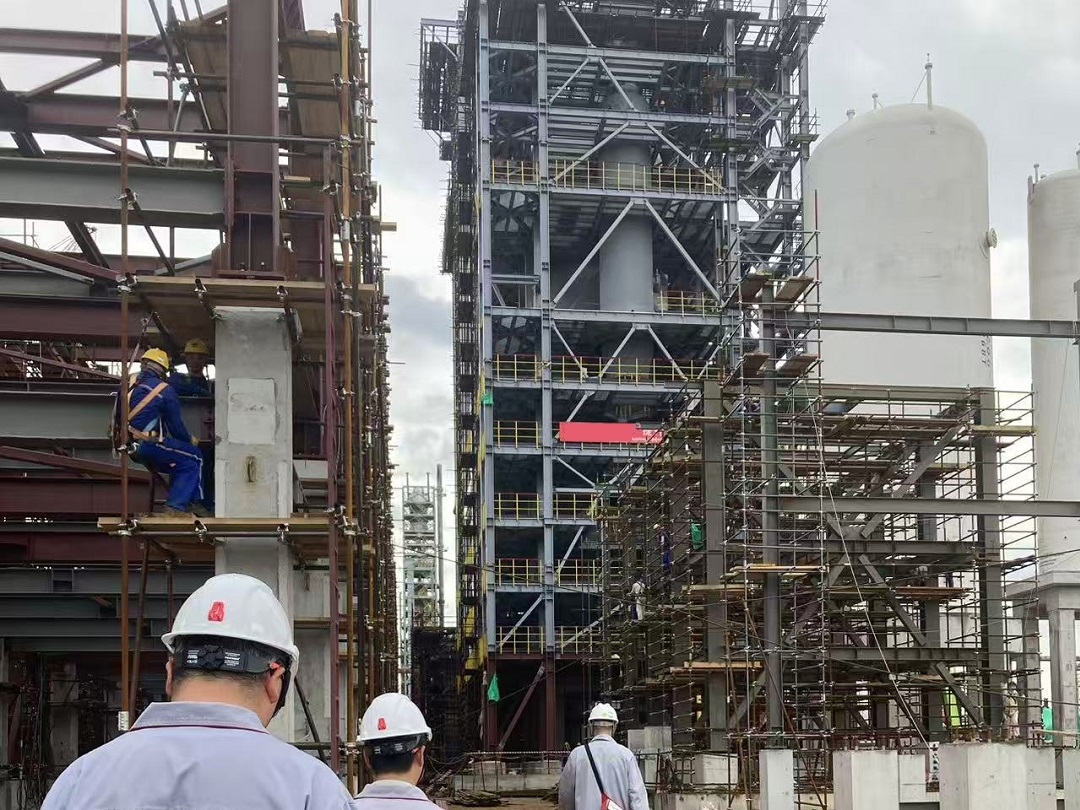

ШМР и ПНР котла-утилизатора установки каталитического крекинга

Юникс Инжиниринг приступило к ШМР и ПНР котла-утилизатора комбинированной установки каталитического крекинга на площадке заказчика. Рабочая среда: дымовые газы, водяной пар, катализатор, воздух. Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020 (ISO/IEC 80079-20-1:2017). Класс опасности по ГОСТ 12.1.007-76: 4. Климатическое исполнение по ГОСТ 15150-69: У1. Взрывоопасность окружающей среды по ГОСТ 31610.20-1-2020: IIВ-Т3. Период работы оборудования до остановки на ППР - 4 года. Режим работы котла-утилизатора – непрерывный. Расчетный срок службы котла-утилизатора - 20 лет.

Перед отгрузкой секции змеевиков прошли гидравлические испытания. Процент сварных швов змеевиков на 100% обследуемых радиографией - 100%. Для труб и деталей трубопроводов из стали SA-213 T91, SA-335 P22 выполнена после сварочная термообработка сварных швов. Материалы конструкций, оборудование, и все комплектующие, включая электрооборудование и КИП испытаны и приняты с учетом требований заказчика. Резьба крепежных изделий метрическая по ISO. Огнеупорное исполнение. Все электрооборудование и КИП поставлены во взрывозащищенном исполнении. Категория и группа взрывоопасной смеси для выбора КИП и электрооборудования – IIC T3-T6, класс герметичности – IP65.

Юникс Инжиниринг производит и поставляет паровые котлы и котлы-утилизаторы с широким диапазоном параметров.

Топливо: природный, попутный нефтяной, сероводородный, доменный, коксовый и другие

технологические газы, мазут, дизельное топливо.

Тип: водотрубный, жаротрубный.

Исполнение: вертикальное, горизонтальное.

Компоновка: П-образная, однобарабанная, двухбарабанная.

Температура газов на входе (для утилизаторов): до +1200 °С

Параметры пара: Производительность 10 - 220 т/ч; Температура 170 - 540 °С;

Давление: 0,7 - 9,8 МПа.

Производственный портфель включает: котлы-утилизаторы газотрубные, котлы-утилизаторы водотрубные, котлы-утилизаторы с футерованным предтопком, котлы-утилизаторы для кислородно-конвертерных производств, котлы-утилизаторы для установок сухого тушения кокса и другие виды.
