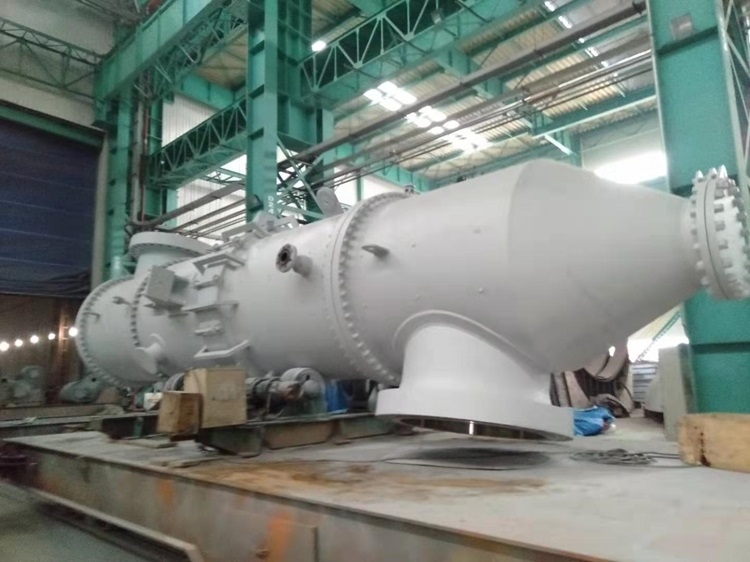

Подогреватель кожухотрубчатый E-214 для СИБУР-Тобольск

Юникс Инжиниринг завершило изготовление и отгрузку подогревателя кожухотрубчатого E-214. Материальное исполнение: низкоуглеродистая аустенитная сталь с добавлением молибдена, обладающая повышенной устойчивостью к коррозии AISI 316L. Заказчик: СИБУР-Тобольск.

Методы неразрушающего контроля

• Радиографический контроль RT ASME VIII(1) UW-51;
• Капиллярный контроль ASME VIII(1) App.8;
• Магнитопорошковая дефектоскопия ASME VIII(1) App.6.

Вид термообработки:

Нормализация. Температура термообработки – 620;

Испытания и исследования:

• Отчет гидротеста межтрубного пространства б/н (форма 5-4) от 09.01.2020;
• Отчет гидротеста трубного пространства б/н (форма 5-4) от 12.01.2020;
• Отчет испытаний на примеси и травление ТRICP-201 (форма 10-15) от 12.12.2019;
• Отчеты на герметичность б/н (форма 10-13) от 28.11.2019.

Характеристики:

Общая длина, мм: 8 953

Корпус диаметр внутренний, мм: 1 700

Корпус длина, мм: 4 257

Масса: 40 950 кг.

Трубное: Вода

Вместимость, м3: 17,9

Рабочее давление, МПа: 6,6

Расчетное давление, МПа: 8,0

Пробное давление испытания при изготовлении, МПа: 10,8 / 10,7

Рабочая температура среды, °C: 150 / 182

Расчетная температура стенки, °C: 250

Прибавка для компенсации коррозии (эрозии) за назначенный срок службы, мм: 3,0

Межтрубное: Отходящий газ (в начале/конце цикла): Азот – 72,8/72,7%, Кислород – 11,8/11,4%, СО2 – 2,0/2,2%, СО – 1,3/1,4%, Н2О – 6,8/6,9%, Н-бутан – 06,/0,7%, Уксусная кислота – 0,05/0,05%, Акриловая кислота – 0,05/0,05%, Малеиновый ангидрид – 3,5/3,5%, Аргон – 1,2/1,2%

Вместимость, м3: 57,7

Рабочее давление, МПа: 0,067

Расчетное давление, МПа: 0,35

Пробное давление испытания при изготовлении, МПа: 0,56 / 0,47

Рабочая температура среды, °C: 210 / 170

Расчетная температура стенки, °C: 250

Прибавка для компенсации коррозии (эрозии) за назначенный срок службы, мм: 1,0
