Май 2026

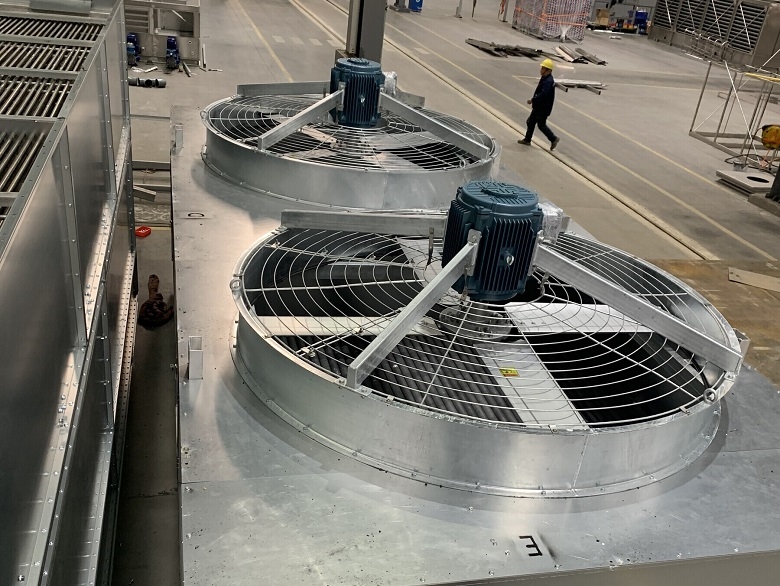

Подготовка к отгрузке аммиачных испарительных конденсаторов.

Специалисты Юникс Инжиниринг завершают приемку и подготовку к упаковке 4-х аммиачных испарительных конденсаторов UNIX SPL-3600WSF и UNIX SPL-4300NF для нужд предприятия минерально-химического комплекса.

Тех. характеристики конденсатора UNIX SPL-3600WSF (с дополнительным змеевиком):

Количество секций: 8 шт. в одном испарительном конденсаторе

Объем охлаждаемой среды на конденсатор: 400 кг

Мощность единичная: 2 000 кВт

Температура конденсации аммиака: 30 Со

Расчетная температура воздуха по мокрому термометру: 24 Со

Макс. температура воздуха: 36 Со

Мин.температура воздуха: -25 Со

Режим работы: Непрерывный, круглогодичный

Тип конструкции: Перекрестноточная, закрытого типа

Режим работы: Мокрый

Материал: SS304 (нержавеющая сталь)

Вентиляторы: 8 шт, прямой привод, по 7,5 кВт (алюминий, коррозионностойкая сталь). Степень защиты IP65, взрывозащитное исполнение двигателя Exd IIВ T4.

Система орошения: Количество насосов на конденсатор: 4 шт. (2 раб., 2 рез.) по 4 кВт, 180 м3/ч, напор 5м в.ст. Степень защиты IP65, взрывозащитное исполнение двигателя Exd IIВ T4.

Дополнительный электрообогрев бассейна для зимнего режима на один конденсатор: 8 х 4 кВт

Испарительный конденсатор UNIX SPL-3600WSF имеет в верхней части дополнительный змеевик охлаждения оборотной воды. Расход оборотной воды 25 м3/ч, температура воды на входе в испарительный конденсатор 50 Со, на выходе - 30 Со. Параметры оборотной воды корректируются с учетом требований Заказчика.

Для уменьшения занимаемой площади, устанавливаются попарно «спиной к спине» по стороне с вентиляторами. Рекомендуемая площадь для сервисного обслуживания двух испарительных конденсаторов (1 раб. + 1 рез.) модели UNIX SPL-3600WSF составляет: 16 000 х 7 520 мм. Охлаждающая вода подается в форсунки системы орошения и равномерно распыляется на внешнюю поверхность змеевика, образуя очень тонкую водяную пленку. Нагнетаемый вентиляторами воздух из верхней части испарительного конденсатора и воздухозаборных окон охлаждает орошаемую воду и усиливает теплопередачу от конденсации хладагента (аммиака) в змеевике. Охлаждающая вода после охлаждения в оросителе поступает в резервуар нижней части испарительного конденсатора и далее насосом перекачивается обратно в водораспределительную систему.

Для обеспечения конденсации аммиака мощностью 2000 кВт в систему включены 2 рабочих испарительных конденсатора аммиака противоточного типа модели UNIX SPL-4300NF. Тех. характеристики конденсатора UNIX SPL-4300NF (с дополнительным змеевиком):

Количество секций: 6 шт. в одном испарительном конденсаторе

Тип охлаждаемой среды: R717 (NH3)

Объем охлаждаемой среды на один испарительный конденсатор: 646 кг

Мощность единичная: 2000 кВт

Температура конденсации аммиака: 30 Со

Расчетная температура воздуха по мокрому термометру: 24 Со

Рабочее давление змеевика: 1,4 МПа

Макс. температура воздуха: 36 Со

Мин.т емпература воздуха: -25 Со

Режим работы: Непрерывный, круглогодичный

Тип конструкции: Перекрестноточный, закрытого типа

Режим работы: Мокрый/сухой

Габариты: 11 990 x 2 190 x 5 044

Вес сухой одного конденсатора: 19 040 кг

Материал: SS304 (нержавеющая сталь)

Воздухозаборная решетка: ПВХ (негорючий, УФ-стойкий)

Каплеуловитель: алюминий

Вентиляторы: 6 шт, прямой привод, по 7,5 кВт (алюминий, коррозионностойкая сталь). Степень защиты IP65, взрывозащитное исполнение двигателя Exd IIВ T4.

Система орошения: Количество насосов на конденсатор: 4 шт. (2 раб., 2 рез.) по 4 кВт, 180 м3/ч, напор 5м в.ст. Степень защиты IP65, взрывозащитное исполнение двигателя Exd IIВ T4.

Дополнительный электрообогрев бассейна для зимнего режима на один конденсатор: 12 х 5 кВт

Электрический обогрев насоса для зимнего режима: 4 х 50 Вт (2 резерв.)

Электрический обогрев двигателя вентиляторов: 6 х 100 Вт

Принципиальная схема одного испарительного конденсатора модели SPL-4300NF.Охлаждающая вода подается в форсунки системы орошения и равномерно распыляется на внешнюю поверхность змеевика, образуя очень тонкую водяную пленку. Нагнетаемый вентиляторами воздух из воздухозаборных окон охлаждает орошаемую воду и усиливает теплопередачу от конденсации хладагента (аммиака) в змеевике. Охлаждающая вода после змеевика поступает в резервуар нижней части испарительного конденсатора и далее насосом перекачивается обратно в водораспределительную систему. Укомплектован резервным насосом системы орошения. Предусмотрено ручное переключение на резервный насос. Указанное качество циркуляционной воды и воды, используемой для подпитки контура орошения, соответствует требуемому качеству воды. Дополнительный комплект водоподготовки не требуется.

В каждом испарительном конденсаторе включен в комплект поставки датчик уровня воды и поплавковый клапан в поддоне испарительного конденсатора. Оборудование поставляется с завода-изготовителя готовыми собранными блоками.

Испарительный конденсатор поставляется готовым, собранным на заводе-изготовителе, верхним и нижним блоками. Данное решение позволяет Заказчикам значительно уменьшить сроки по сборке и установке испарительного конденсатора на производственной площадке. Срок службы испарительного конденсатора – 20 лет. Гарантийный период – 24 месяцев от даты ввода оборудования в эксплуатацию.

В комплект поставки также входит система управления и контроля работы испарительных конденсаторов, состоящая из шкафа управления, частотного преобразователей и комплекта КИПиА. Шкаф предусмотрен для установки внутри помещения. Система контроля испарительными конденсаторами использует сигналы от датчиков температуры охлаждаемого потока на входе/выходе, датчиков температуры подшипников двигателя и обмоток статора и датчика вибрации. Комплект защиты электрооборудования и КИП отслеживает и регулирует параметры бесперебойной работы оборудования.

Испарительные конденсаторы UNIX SPL – энергоэффективность нового поколения для промышленных холодильных систем. До 30% экономии электроэнергии по сравнению с традиционными воздушными системами. Минимальный расход воды. Материалы Super Galum и нержавеющая сталь обеспечивают до 6 раз более высокую устойчивость к коррозии, чем обычная оцинковка. Запатентованные эллиптические змеевики. Увеличенная на 20% площадь теплообмена при тех же габаритах. Минимум сварных швов – цельногнутый змеевик исключает риски утечек. Высокая механическая прочность и стойкость к гидроударам. Оптимальная конструкция для простого монтажа и сервиса. Минимальное обслуживание со встроенной системой защиты от накипи и засоров с автоматическим режимом работы. Продуманная модульная конструкция сокращает площадь установки.

Система водораспределения нового поколения: Равномерное покрытие змеевика водой за счет особой геометрии форсунок. Форсунки не требуют обслуживания, не засоряются и не образуют накипь. Эффективное использование каждого литра воды.

Электронная система защиты от накипи: До 98% предотвращения образования накипи. Полная стерилизация воды и удаление микроводорослей. Исключение необходимости химической обработки и ее затрат.

Осевые вентиляторы с прямым приводом. Высокая эффективность при низком энергопотреблении. Низкий уровень шума. Лопасти из алюминиевого сплава или углеродного волокна – на выбор.

Запатентованные жалюзи и каплеуловители. Блокируют попадание солнечного света – препятствуют образованию водорослей. Удерживают капли воды внутри корпуса – экономия воды до 15%. Изготовлены из негорючего и устойчивого к ультрафиолету ПВХ.
