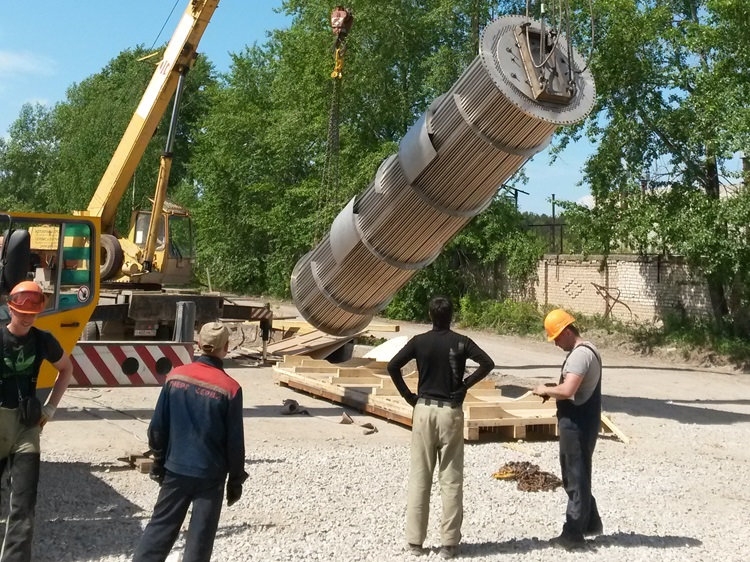

Трубные системы № 2 и 3 для поверхностного конденсатора

Юникс Инжиниринг завершило изготовление и произвело отгрузку 2 и 3 трубной системы для поверхностного конденсатора в материальном исполнении - ВТ1-0 Gr.2 для ПАО Уралкалий. Длина трубной системы: 8 080 мм. Вес нетто (партия): 19 300 кг.

Характеристика рабочей среды:

• Наименование среды: маточный щелок нагнетания насосов 4.3-1G01,02
• Плотность, кг/м3: 1,231
• Рабочая температура, 0С: 40-70
• KCL - 12,39; NaCL - 19,2; MgCL - 0,41; CaSO4 - 0.49; H20 - 67,42

Основные комплектующие:

• нижняя часть трубной доски (материал ASTM B265 Gr.2) - 1 шт.
• стержень (материал ASTM B348 Gr.2) - 15 шт.
• перегородка (материал ASTM B265 Gr.2) - 7 шт.
• монтажная пластина (материал ASTM B265 Gr.2) - 2 шт.
• трубка (материал ASTM B338 Gr.2) - 1 408 шт.
• верхняя часть трубной доски (материал ASTM B265 Gr.2) - 1 шт.

Тех. характеристики:

Межтрубное пространство

Среда: Выпоры щелока

Рабочее давление: 50

Рабочая температура (вх./вых.), 0С: 80/50

Расчетная температура, 0С: 100

Давление при гидроиспытаниях: 300

Испытание гидро температуры, 0С: 10~48 (50~118,4)

Трубное пространство:

Среда: Щелок

Рабочее давление: 700

Рабочая температура (вх./вых.), 0С: 45/75

Расчетная температура, 0С: 100

Площадь обогрева, м2: 1 062

Внутренняя поверхность нагрев., м3: 920

Количество труб, шт.: 1 408

Разделение труб: 42/600

Размеры труб: 30х2

Длина трубной системы, мм.: 8 080

Толщина труб, мм: 2

Число линий: 2
