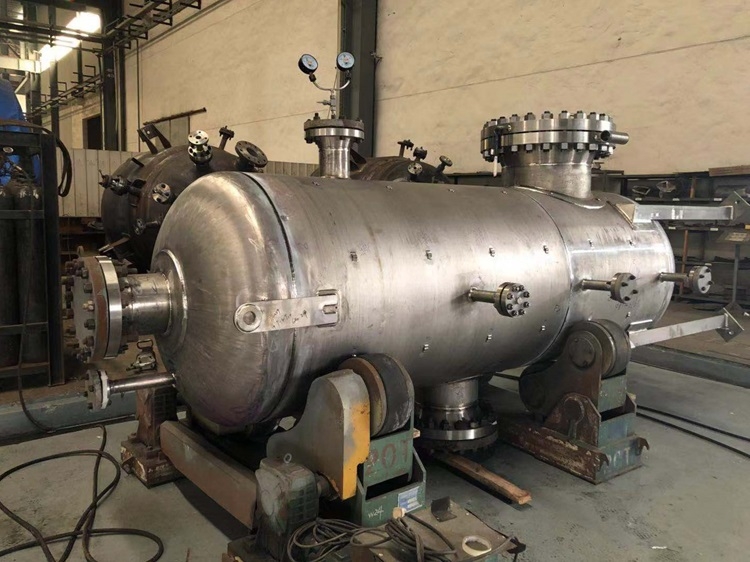

Титановый сепаратор испаритель V-960 для Сибур-Тобольск

Юникс Инжиниринг завершило изготовление и произвело отгрузку титанового сепаратора испарителя V-960 с комплектом ЗИП на 2 года эксплуатации. Заказчик емкости: Сибур-Тобольск.

Методы неразрушающего контроля:

• Радиографический контроль RT ASME VIII(1) UW-51
• Капиллярный контроль ASME VIII(1) App.8
• Контроль герметичности (протокол испытаний на утечки) № 10-13 от 22.10.2019
• Протокол испытаний на загрязнение железом и травление №10-15 от 28.10.2019

Технические характеристики:

Рабочее давление, МПа (кгс/см2): 0,02 (0,2)

Расчетное давление, МПа (кгс/см2): 0,35 (3,5) / полный вакуум

Пробное давление при гидроиспытаниях, МПа (кгс/см2): 0,73/0,75 (7,3/7,5)

Рабочая температура среды, °C: 134

Расчетная температура стенки, °C: 170

Наименование рабочей среды: Pагрязненная вода (Вода – 88,28%, Фумаровая кислота – 1,26%, Малеиновая кислота – 7,15%, Фталевая кислота – 3,30%).

Вместимость, м3: 3,9

Масса пустого сосуда, кг: 2 180

Общая длина, мм: 4 966

Корпус диаметр внутренний, мм: Ø 1 200

Корпус длина, мм: 3 050
