Изготовление змеевиков трубчатой печи для Тольяттисинтез

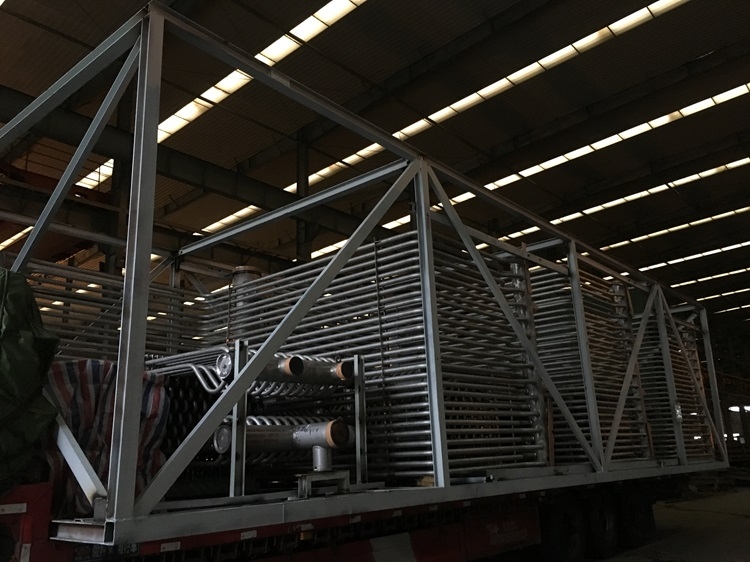

Юникс Инжиниринг завершило изготовление и поставку змеевиков трубчатой печи И-8 с камерами конвекции и радиации. Заказчик - Тольяттисинтез. Материальное исполнение: аустенитная жаропрочная и высоколегированная нержавеющая сталь с пониженным содержанием углерода AISI 310S. Габариты - 13 200 х 4 450 х 3 380 мм. Вес нетто - 18 900 кг. Змеевик предназначен для работы в составе печи И-8. Печь предназначена для перегрева пара до температуры +750°С.

Основные части змеевика: Конвекционная секция - 3 шт., радиантная секция - 2 шт.

• Давление рабочее, Мпа: 0,4
• Давление расчётное, Мпа: 0,4
• Давление пробное гидравлическое, Мпа: 0,6
• Температура стенки расчётная,˚С: 750
• Наименование рабочей среды: Пар водяной
• Прибавка на коррозию, мм: 1,0
• Температура радиантной зоны,˚С: 630-720
• Температура конвекционной зоны,˚С: 250-450
• Вместимость радиантной зоны, м3: 1,401
• Вместимость конвекционной зоны, м3: 2,454
• Поверхность теплообмена радиантной зоны, м2: 131,41
• Поверхность теплообмена конвекционной зоны, м2: 305,2

Описание технологического процесса:

Перегрев водяного пара, необходимый для процесса контактирования и регенерации, осуществляется в пароперегревательных печах. В ходе эксплуатации и высоких температур, происходит износ радиантных и конвекционных змеевиков, что ведет к потере тепла, увеличению расхода природного газа и снижению выпуска продукции.

Характеристика объекта:

Наружная установка И-8. Печь предназначена для перегрева пара до температуры +750°С. Печь коробчатого типа. Направление дымовых газов сверху вниз. Общий поток дымовых газов из печи выводится в шесть раздельных боровов. Печь состоит из камер радиации и конвекции. В радиантной части печи расположен змеевик перегрева пара вертикального исполнения. Змеевик имеет три секции труб Ø57 мм. Змеевик коллекторного типа. Входной коллектор Ø219 мм, выходной – 426 мм. В сводной части печи расположены две трубы Ø159 мм. Данные трубы служат опорой для радиантных труб. В конвекционной части печи расположен змеевик предварительного нагрева пара. Змеевик выполнен из труб Ø45 мм. Трубы расположены в шахматном порядке. Количество рядов – 8.

При изготовлении змеевиков учтены следующие требования РД 26-02-080-2004:

• трубы предназначены для сварки;
• трубы поставлены очищенными от окалины;
• трубы испытаны гидравлически;
• трубы испытаны на раздачу или сплющивание;
• трубы стойки к МКК;
• трубы термически обработаны;
• партия из труб одной плавки;
• трубы проконтролированы физическим методом;
• в сертификате приведен химический состав плавки и сведения о режиме термообработки.

Методы неразрушающего контроля:

• Радиографический контроль NB/T 47013.2
• Контроль проникающими веществами NB/T47013.5
